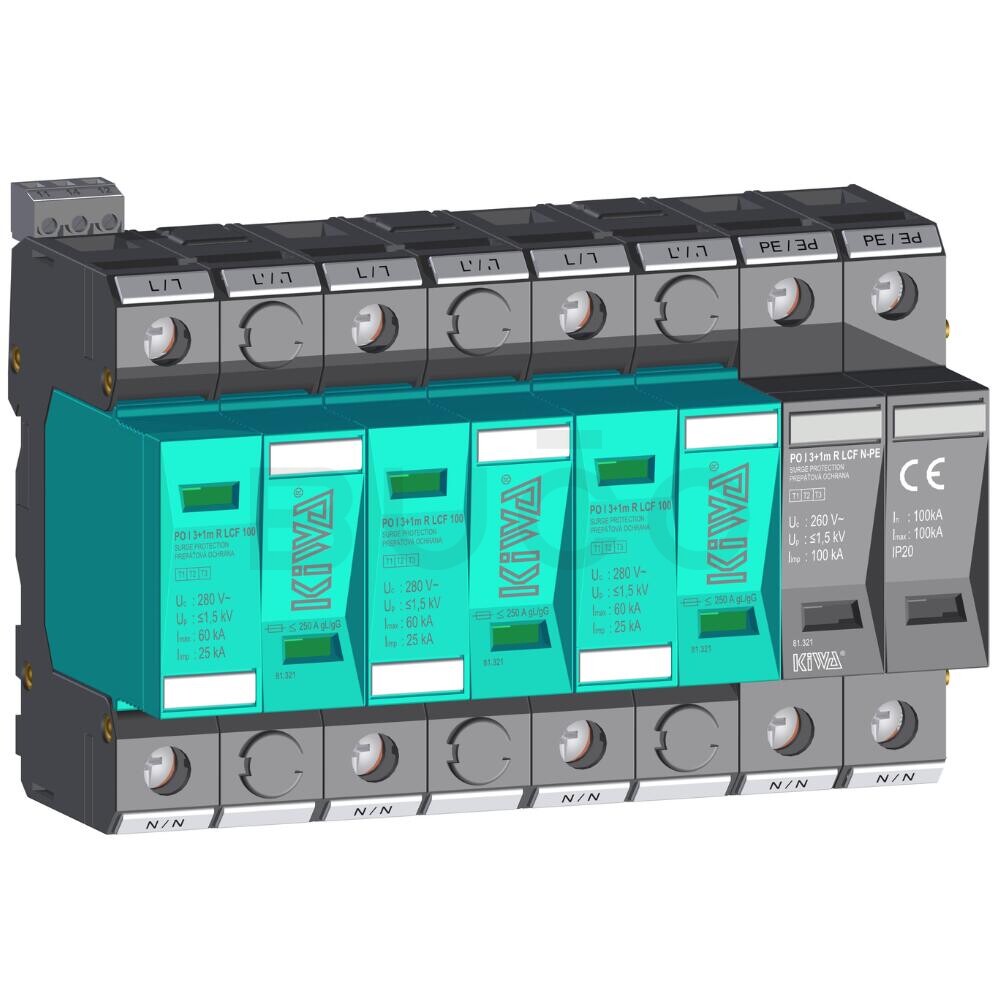

Prepäťová ochrana PO I 3+1m R LCF 100kA 280V/25kA, Typ 1+2+3, 4P, diaľková signalizácia - 81.321

KIWA PO I 3+1m R LCF 100kA 280V/25kA je štvorpólová kombinovaná prepäťová ochrana Typ 1+2+3 (T1+T2+T3) určená pre trojfázové siete TN-S a TT. Konfigurácia 3+1 využíva tri varistorové moduly medzi fázovými vodičmi a nulovým vodičom (L–N) a samostatný plynový odpojovač medzi vodičmi N–PE, čím zabezpečuje účinnú ochranu pred účinkami priameho aj nepriameho úderu blesku a spínacími prepätiami. Celkový impulzný vybíjací prúd 100 kA (10/350 μs) poskytuje spoľahlivú ochranu hlavných rozvádzačov v obytných, komerčných aj priemyselných objektoch.

Technológia LCF (Leakage Current Free) eliminuje zvodový aj následný prúd, čím zvyšuje spoľahlivosť elektroinštalácie a predlžuje životnosť chránených zariadení. Ochrana je vybavená vymeniteľnými ochrannými modulmi, optickou indikáciou prevádzkového stavu a bezpotenciálovým kontaktom pre diaľkovú signalizáciu (R), ktorý umožňuje jednoduché monitorovanie stavu prepäťovej ochrany prostredníctvom systémov MaR alebo BMS.



Technické parametre:

• Typ SPD: Typ 1 + Typ 2 + Typ 3
• Počet pólov: 4P (konfigurácia 3+1)
• Maximálne trvalé prevádzkové napätie (Uc): 280 V AC
• Impulzný vybíjací prúd (Iimp): 25 kA na pól / 100 kA celkovo (10/350 μs)
• Konfigurácia: 3× varistor L-N + plynový odpojovač N-PE
• Určené pre siete: TN-S a TT
• Technológia: LCF (Leakage Current Free)
• Signalizácia: optická + diaľková (bezpotenciálový kontakt)
• Vymeniteľné ochranné moduly
• Krytie: IP20 (IP40 po zabudovaní do rozvádzača)
• Prevádzková teplota: −40 °C až +80 °C
• Montáž: DIN lišta 35 mm.



Hlavné výhody:

• Kombinovaná prepäťová ochrana Typ 1 + Typ 2 + Typ 3 (B+C+D)
• Celkový impulzný vybíjací prúd Iimp = 100 kA (10/350 μs), 25 kA na každý pól
• Maximálne trvalé prevádzkové napätie Uc = 280 V AC
• Konfigurácia 3+1 – tri ochranné moduly L-N a samostatný modul N-PE
• Určená pre siete TN-S a TT
• Technológia LCF – nulový zvodový prúd a nulový následný prúd
• Diaľková signalizácia stavu (R) pomocou bezpotenciálového prepínacieho kontaktu
• Vymeniteľné ochranné moduly otočné o 180°
• Optická indikácia prevádzkového stavu
• Montáž na DIN lištu 35 mm
• Vhodná pre objekty s bleskozvodom aj inštalácie s vysokými požiadavkami na ochranu citlivých zariadení.



Oblasti použitia:

Prepäťová ochrana KIWA PO I 3+1m R LCF je určená na inštaláciu do hlavných elektrických rozvádzačov trojfázových sietí TN-S a TT, kde zabezpečuje viacstupňovú ochranu elektrických zariadení pred prepätím spôsobeným atmosférickými výbojmi aj spínacími javmi. Je vhodná pre:


• rodinné domy,
• bytové domy,
• administratívne budovy,
• komerčné objekty,
• priemyselné prevádzky,
• výrobné haly,
• technologické rozvádzače,
• objekty vybavené bleskozvodom.
