Relé H3US pre kontrolu prepätia / podpätia v 3-fázových jednotkách bez nulového vodiča, 3x220-480V - 84873220

Relé Crouzet H3US pre kontrolu 3-fázových sietí bez nulového vodiča. Na prednej strane je prepínač pre nastavenie požadovanej hodnoty Un. Poloha prepínača sa načítava v okamihu pripojenia napájacieho napätia. Ak dôjde k prepnutiu tohto prepínača za prevádzky, začnú blikať všetky indikátory LED a relé naďalej pracuje s pôvodne nastavenou hodnotou (nová hodnota je platná až po odpojení a následnom pripojení Un). Kontrolné relé monitoruje podpätie a prepätie v sietí, ktoré je možné nastaviť v rozsahu -2 až -20 % a +2 až +20 % Un. Každému rozsahu zodpovedá samostatný výstup (R1 Over a R2 Under) so samostatne nastaviteľným časovým oneskorením (Tt1 a Tt2). Kontrolné relé H3US tiež sleduje, či nedošlo k prerušeniu nulového vodiča. Zelená LED signalizuje prítomnosť napájacieho napätia (Un). Žltá LED signalizuje zopnuté releové výstupy (R1alebo R2). V prípade výskytu chyby relé vypne a žltá LED zhasne.




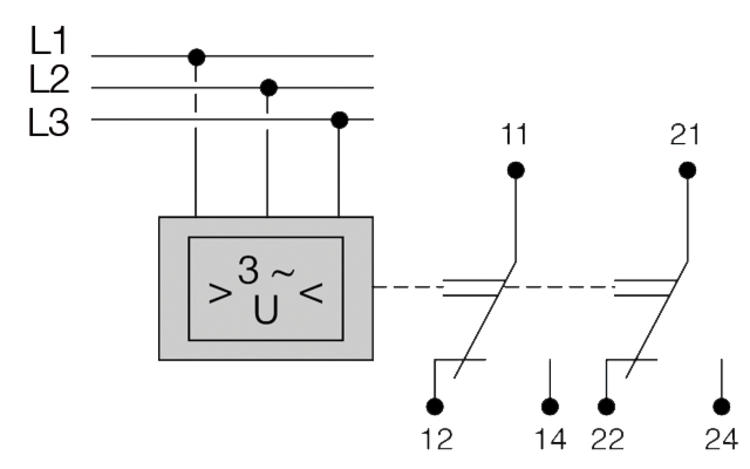

H3US

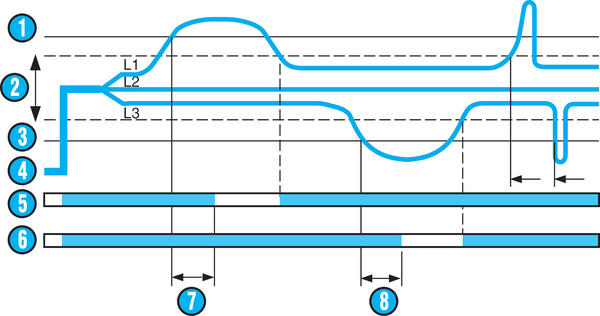

1: Prepätie
2: Hysterézia
3: Podpätie
4: L1, L2, L3
5: Relé R1
6: Relé R2
7: Oneskorenie pri prekročení hraničnej hodnoty prepätia
8: Oneskorenie pri prekročení hraničnej hodnoty podpätia
