Relé HIL pre kontrolu prúdu 2mA-500mA - 84871120

Rele Crouzet HIL pre kontrolu prúdu v rozsahu 2 mA - 500 mA monitoruje nadprúd alebo podprúd nastavenej hodnoty prúdu v režime s pamäťou alebo bez pamäte. Režim pamäte znamená, že po výskyte chyby je potrebné opätovne inicializovať odpojením Un. Nameraný prúd môže byť DC alebo AC. Funkcia kontrolného relé je zvolená prepínačom na prednej strane. Poloha prepínača sa načítava v momente spojenia Un. Ak je tento spínač zapnutý, všetky LED diódy začnú blikať a relé bude pokračovať v činnosti s pôvodne zvolenou funkciou (nová funkcia platí až po odpojení a naslednom pripojení Un). Aktuálna hraničná hodnota sa nastavuje pomocou trimra, ktorý má stupnicu v percentách zvoleného rozsahu. Hodnota hysterézie je nastavená podobným spôsobom na stupnici kalibrovanej v rozmedzí od 5 do 50% nastavenej hodnoty. Hodnota hysterézie nesmie byť vyššia ako hranica rozsahu merania. Časové oneskorenie Tt slúži na preklenutie krátkodobých odchýlok nameranej hodnoty. Časové oneskorenie Ti je určené na preklenutie neštandardných hodnôt počas spustenia. Zelená LED indikuje prítomnosť napájacieho napätia (Un). Žltá LED signalizuje uzavretý reléový výstup (R). V prípade poruchy relé vypne a žltá LED zhasne.

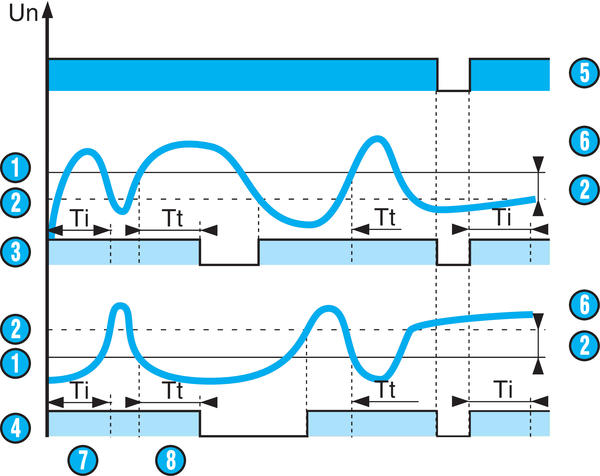

HIL bez pamäte




HIL s pamäťou



1: Limit
2: Hysterézia
3: Signalizuje prekročenie
4: Signalizuje podkročenie
5: Napájacie napätie
6: Monitorovaný prúd
7: Doba ustálenia (Ti)
8: Časové oneskorenie pri prekročení hraničnej hodnoty (Tt)
