Relé HNM pre kontrolu hladiny - 84870700

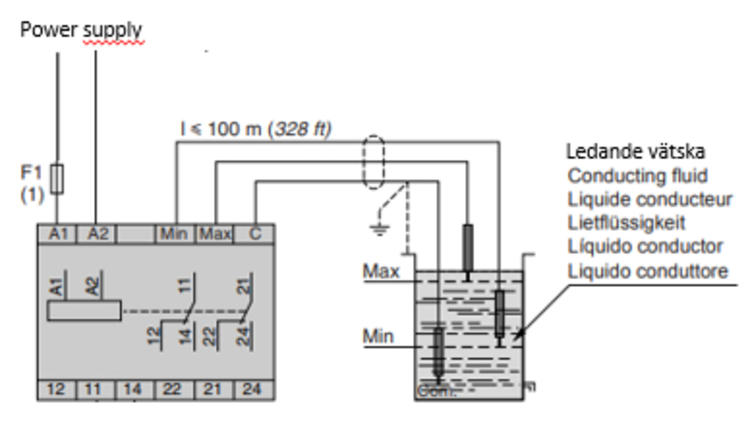

Relé Crouzet HNM služi na monitorovanie a reguláciu úrovne hladín. Princíp je založený na meraní odporu kvapaliny medzi dvomi ponorenými sondami. Ak je hodnota odporu nižšia než hodnota nastavená na prednej strane zariadenia, výstupné relé zmení stav. Aby sa zabránilo elektrolýze, prechádza sondami striedavý prúd. Kontrolné relé môže byť použité na napúšťanie alebo vypušťanie (dočerpávanie alebo odčerpávanie) obsahu zásobníka (nádrží). V tomto režime sa zaznamenávaju hodnoty maximálnej a minimálnejí urovne a úlohou relé je udržať úroveň v rámci týchto limitov. Relé môže byť použité na snímanie jednej hladiny. V tomto režime je možné nastaviť čas oneskoreného zapnutia alebo vypnutia. Funkcie relé nastavíme prepínačom na prednej strane. Poloha prepínačov sa načítava vždy v okamihu pripojenia Un. Ak dôjde k prepnutiu prepínačov počas prevádzky, začnu blikať všetky indikátory LED a relé pokračuje pracovať s pôvodne prevoleným nastavením (nové nastavenie platí až po odpojení a následnom pripojení Un). Zelená LED indikuje prítomnosť napájacieho napätia (Un). Žltá LED indikuje zopnutý releový výstup (R).



Vypúšťanie/napúšťanie-dve úrovne hladiny



1: Najvyššia úroveň hladiny
2: Najnižšia úroveň hladiny
3: Výstupné relé R napústenia „Up“
4: Výstupní relé R vypústenia „Down“

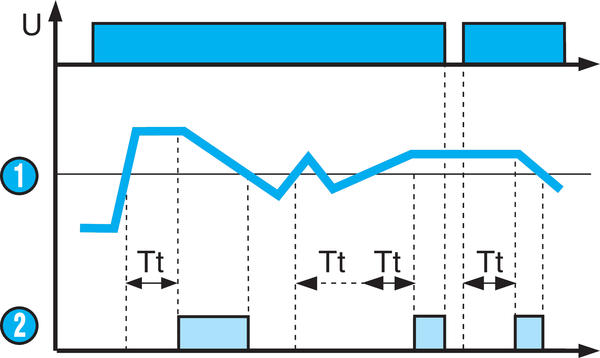

Napúšťanie s jednou úrovňou hladiny s oneskoreným príťahom



1: Najvyššia úroveň hladiny
2: Výstupné relé R

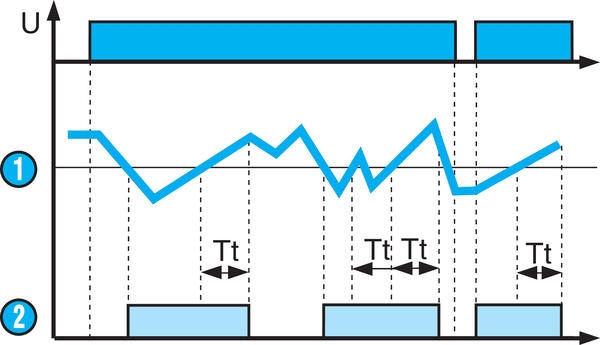

Napúšťanie s jednou úrovňou hladiny s oneskoreným odpadom


1: Najnižšia úroveň hladiny
2: Výstupné relé R

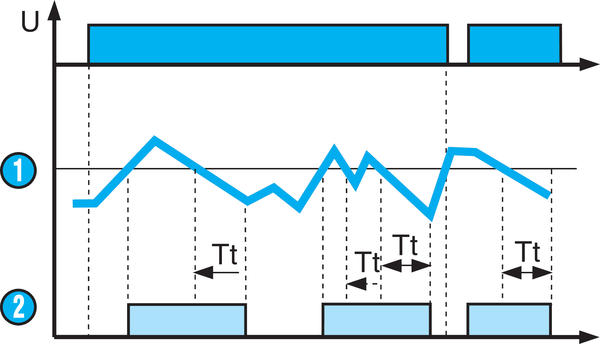

Vypúšťanie s jednou úrovňou hladiny s oneskoreným príťahom



1: Najnižšia úroveň hladiny
2: Výstupné relé R


Vypúšťanie s jednou úrovňou hladiny s oneskoreným odpadom



1: Najvyššia úroveň hladiny
2: Výstupné relé R
