Relé HUL, 0,2-60V AC/DC, pre kontrolu napätia, nezávislé od napájacieho napätia - 84872120

Relé Crouzet HUL pre kontrolu napätia jednofázových sietí st / ss v troch rozsahoch 0,2-2V, 1-10V, 6-60V AC/DC. Relé vyžaduje samostatné napájacie napätie, ktoré je galvanicky oddelené od meracích obvodov. Napájacie napätie relé 230V AC. Kontrolné relé monitoruje podpätie alebo prepätie a to v režime s pamäťou alebo bez pamäte. Režim pamäte znamená, že po výskyte chyby je potrebné ho opätovné inicializovať odpojením Un. Funkciu relé vyberáme prepínačom na čelnej strane. Poloha prepínača je načítaná vždy v okamihu pripojenia Un. Ak dojde k prepnutiu tohto prepínača počas prevádzky, začnu blikať všetky indikátory LED, ale relé aj naďalej pokračuje pracovať pri napätí nastavenom pri poslednom napájacom pripojení (nová funkcia platí až po odpojení a následnom pripojení Un). Hraničné hodnoty prepätia alebo podpätia sú nastavené pomocou trimra, ktorý je kalibrovaný v percentach zvoleného rozsahu. Hodnota hysterézie sa nastavuje obdobným spôsobom stupnicou od 5 do 50 % stanovenej hraničnej hodnoty. Hodnota hysterézie nesmie prekročiť hraničnú hodnotu meracieho rozsahu. Časové oneskorenie Tt služí k preklenutiu krátkodobých odchýlok meranej hodnoty. Zelená LED signalizuje prítomnosť napájacieho napätia (Un). Žltá LED signalizuje zopnutý releový výstup (R). V prípade výskytu chyby relé odpadne a žltá LED zhasne. Výstupné relé 5A, 250V AC/DC.,

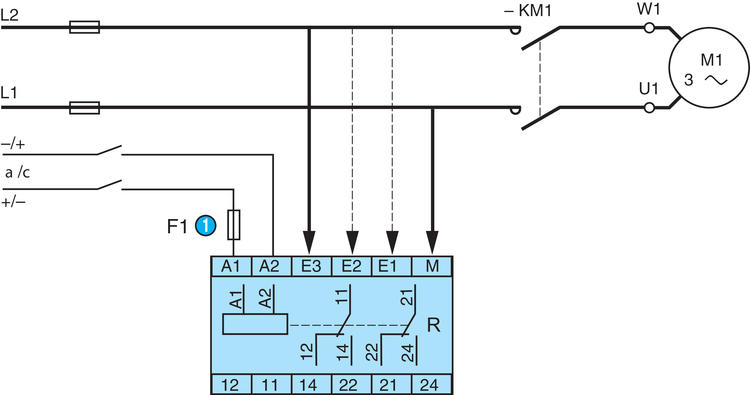

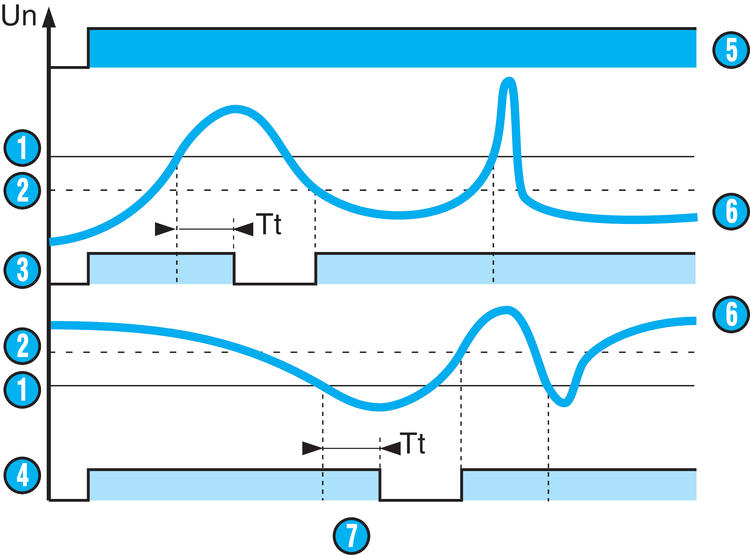

Kontrola bez pamäte HUL


1: Hraničná hodnota
2: Hysterézia
3: Funkcia prepätia
4: Funkcia podpätia
5: Napájanie
6: Monitorovaný signál
7: Časové oneskorenie pri prekročení hraničnej hodnoty (Tt)



Kontrola s pamäťou HUL



1: Hraničná hodnota
2: Hysterézia
3: Funkcia prepätia
4: Funkcia podpätia
5: Napájanie
6: Monitorovaný signál
7: Časové oneskorenie pri prekročení hraničnej hodnoty (Tt)
