Spúšťač motora TeSys GV2ME01A 3P, 0.1-0.16A, tepelno-magnetická spúšť, snap-in svorky - GV2ME01A

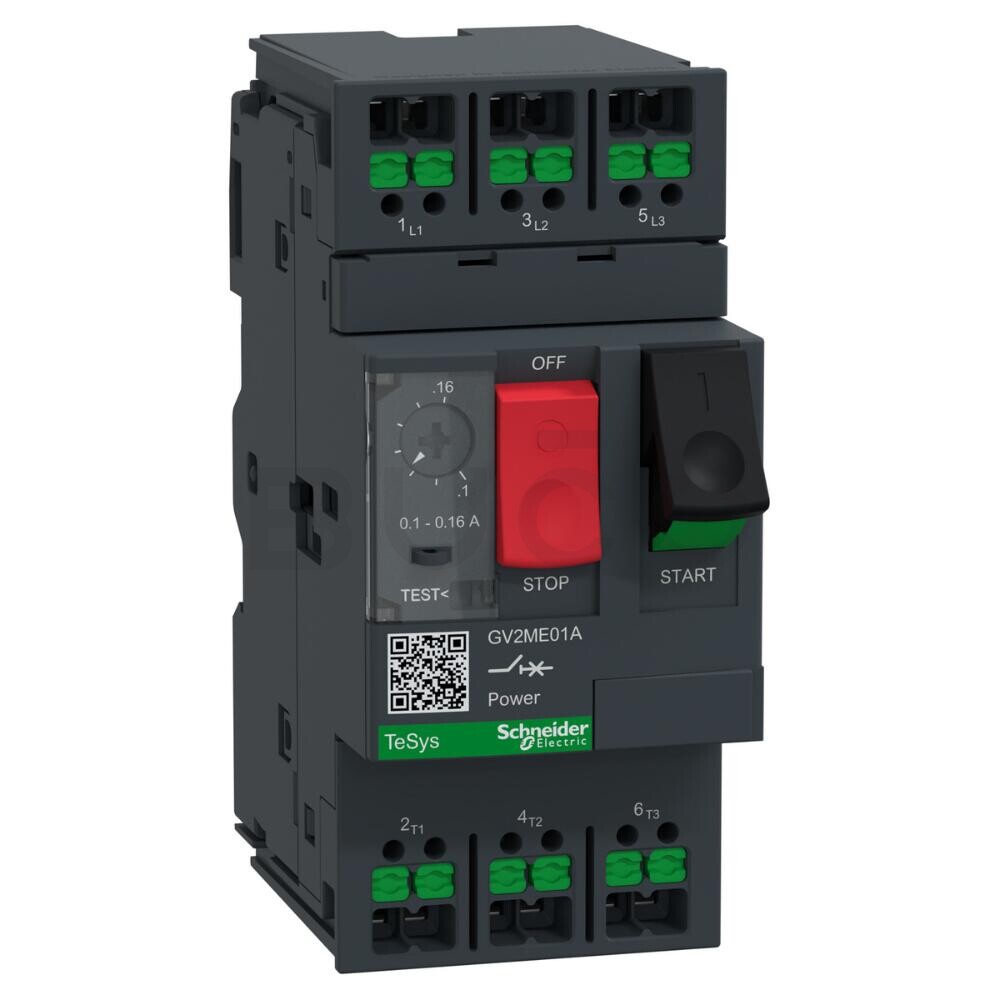

Schneider Electric GV2ME01A – spúšťač motora TeSys Deca, 0.1–0.16 A, 3P, Snap-in

Trojpólový spúšťač motora Schneider Electric TeSys Deca GV2ME01A s nastaviteľnou tepelnou ochranou 0,1–0,16 A a magnetickou ochranou proti skratu. Tlačidlové ovládanie a svorky Snap-in umožňujú jednoduchú obsluhu a zapojenie vodičov bez použitia náradia.

Spúšťač motora Schneider Electric GV2ME01A z radu TeSys Deca GV2 je určený na ručné spínanie a ochranu trojfázových elektromotorov. Termomagnetická spúšť kombinuje nastaviteľnú tepelnú ochranu proti preťaženiu v rozsahu 0,1–0,16 A s magnetickou ochranou proti skratu. Prístroj je citlivý na výpadok fázy a podporuje použitie v kategóriách AC-3 a AC-3e.

Svorky Snap-in umožňujú priame pripojenie odizolovaných pevných aj ohybných lankových vodičov, vrátane pripojenia bez dutiniek. Vodič sa zasunie do pripravenej svorky bez použitia náradia; jeho uchytenie sprevádza počuteľné cvaknutie a zmena polohy indikátora. Bezúdržbové svorkové spojenie odoláva vibráciám a nevyžaduje pravidelné doťahovanie. Meracie body uľahčujú kontrolu pripojenia.

Tlačidlá umožňujú ručné zapnutie a vypnutie motora. Prístroj so šírkou 45 mm je vhodný na montáž na DIN lištu 35 mm v rozvádzači. Menovité pracovné napätie je 690 V AC pri 50/60 Hz a menovitá medzná skratová vypínacia schopnosť Icu pri 400/415 V AC je 100 kA.

Technické parametre:

• Výrobca: Schneider Electric
• Produktový rad: TeSys Deca
• Produktová skupina: TeSys GV2
• Objednávací kód: GV2ME01A
• Typ prístroja: Spúšťač motora / motorový istič
• Počet pólov: 3P
• Sieť: AC, 50/60 Hz
• Typ ochrany: Termomagnetická
• Rozsah nastavenia tepelnej ochrany: 0,1–0,16 A
• Citlivosť na výpadok fázy: Áno
• Kategória použitia: AC-3 / AC-3e podľa IEC/EN 60947-4-1
• Menovité pracovné napätie Ue: 690 V AC
• Icu pri 400/415 V AC: 100 kA podľa IEC 60947-2
• Ovládanie: Tlačidlá na zapnutie a vypnutie
• Pripojenie hlavného obvodu: Svorky Snap-in
• Montáž: DIN lišta 35 mm
• Šírka: 45 mm
• Krytie čelnej strany pri otvorenej montáži: IP20
• Pevný vodič – prierez jedného vodiča: 0,5–2,5 mm²
• Ohybný vodič bez dutinky – prierez jedného vodiča: 0,5–4 mm²
• Ohybný vodič s dutinkou – prierez jedného vodiča: 0,5–2,5 mm²
• Dĺžka odizolovania: 10 mm

Rozsah tepelnej ochrany a jej nastavenie zvoľte podľa menovitého prúdu motora. Katalógové výkony slúžia na orientáciu pri výbere. Pre ohybné vodiče s veľmi jemnými jednotlivými drôtmi výrobca odporúča dutinky. Prierezy platia pre jeden vodič; svorky umožňujú pripojenie najviac dvoch vodičov podľa katalógu výrobcu.
