Relé HHZ pre meranie frekvencie 50Hz alebo 60Hz - 84872501

Relé Crouzet HHZ monitoruje súčasne prekročenie a podkročenie nastavenej hodnoty frekvencie (50 alebo 60 Hz) a to v režime s pamäťou alebo bez pamäte. Pamäťový režim znamená, že po výskyte chyby treba vykonať opätovnú inicializáciu odpojením Un.\nFunkcie kontrolného relé nastavíme prepínačom na prednej strane. Poloha prepínača sa načítava vždy v okamihu pripojenia Un. Ak dôjde k prepnutiu tohto prepínača počas prevádzky, začnú blikať všetky indikátory LED a relé pokračuje v práci s pôvodne nastavenou hodnotou (nové nastavenie platí až po odpojení a následnom pripojení Un). Hraničné hodnoty frekvencie sa nastavujú trimrami podkročenia a prekročenia a každej hraničnej hodnote zodpovedá samostatný výstup. S trimrami súvisí prepínač rozsahu (polohy fnx1 alebo fnx2). Časové oneskorenie Tt slúži na preklenutie krátkodobých odchýliek meranej hodnoty. Pri aktivácii časového oneskorenia bliká kontrolka príslušného výstupu (R1 alebo R2). Relé má pevnú hysteréziu 0,3 Hz. Ak sa v okamihu pripojenia Un zistí chyba, relé zostane v neaktívnom stave. Zelená LED signalizuje prítomnosť napájacieho napätia (Un). Žltá LED signalizuje zopnutý releový výstup (R1, R2). V prípade výskytu chyby príslušné relé vypne a žltá LED zhasne.

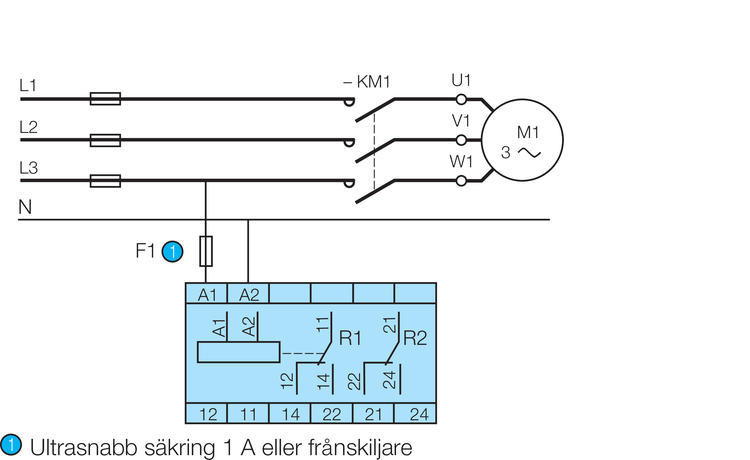

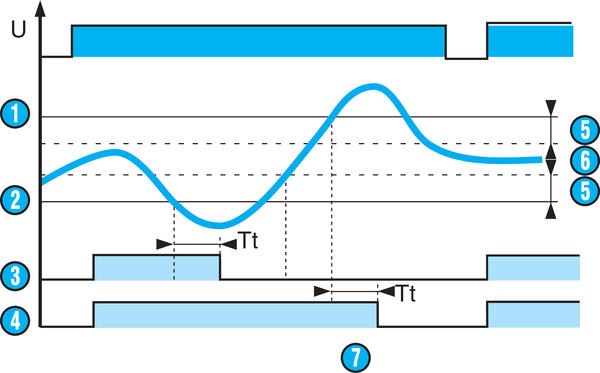

HHZ Prekročenie a podkročenie frekvencie s pamäťou




HHZ Prekročenie a podkročenie frekvencie bez pamäti
