Relé HSV pre kontrolu rýchlosti alebo otáčok - 84874320

Relé Crouzet HSV slúži na kontrolu rýchlosti (dopravníka) alebo otáčok (motora). Na vstup relé prichádzajú v pravidelných intervaloch impulzy zo snímača. Ak je interval medzi dvoma impulzami kratší, resp. dlhší ako nastavený čas, kontrolné relé signalizuje poruchový stav. Relé tak dokáže kontrolovať prekročenie alebo podkročenie nastavenej hodnoty otáčok alebo rýchlosti (overspeed / underspeed). Na vstup je možné pripojiť trojvodičový snímač (PNP alebo NPN), napätia 0 - 30 V, snímač typu NAMUR, bezpotenciálový kontakt. Pomocou prepínača na čelnej strane sa zvolí jeden z režimov: podkročenie rýchlosti bez pamäte, podkročenie rýchlosti s pamäťou, prekročenie rýchlosti bez pamäte, prekročenie rýchlosti s pamäťou. Pamäťový režim znamená, že po výskyte chyby je potrebné opätovne inicializovať relé odpojením Un alebo zopnutím kontaktu S2, ktorý je zapojený medzi svorkou Y1-12V (tento kontakt sa tiež používa na blokovanie relé pri rozbehu). Druhý prepínač sa používa na výber časového rozsahu. Čas sa môže nastaviť pomocou trimra od 0 až 100 % zvoleného rozsahu. Poloha prepínačov je načítaná vždy v okamihu pripojenia Un. Ak dojde k prepnutiu prepínačov za prevádzky, začnu blikať všetky indikátory LED a relé naďalej pracuje s pôvodne nastavenou hodnotou (nová hodnota je platná až po odpojení a následnom pripojení Un). Časové oneskorenie Ti sa používa na preklenutie času rozbehu. Ak čas rozbehu dlhší ako 60 s, môže sa použiť externé časové relé (pozri vyššie spomínaný kontakt S2). Zelená LED signalizuje prítomnosť napájacieho napätia (Un). Žltá LED signalizuje zopnuté releové výstupy (R1alebo R2). V prípade výskytu chyby relé vypne a žltá LED zhasne.

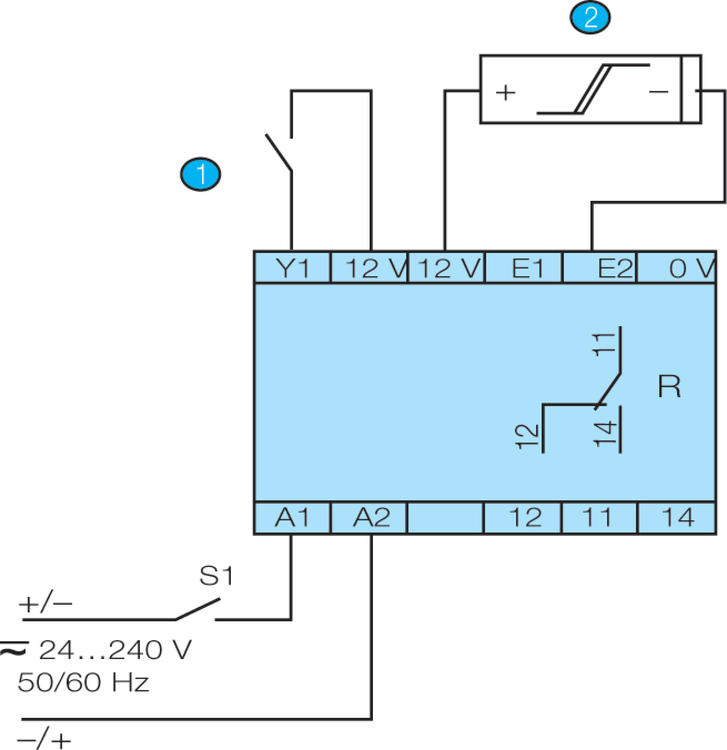

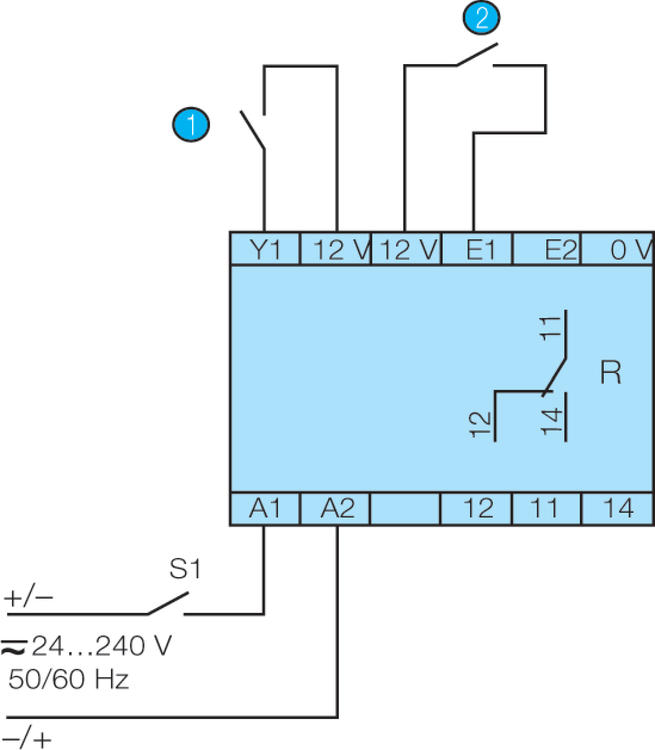

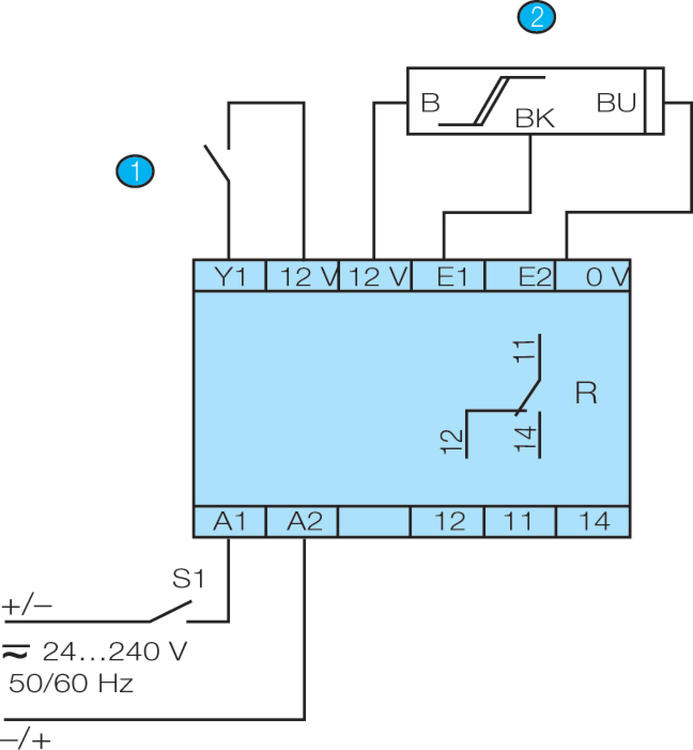

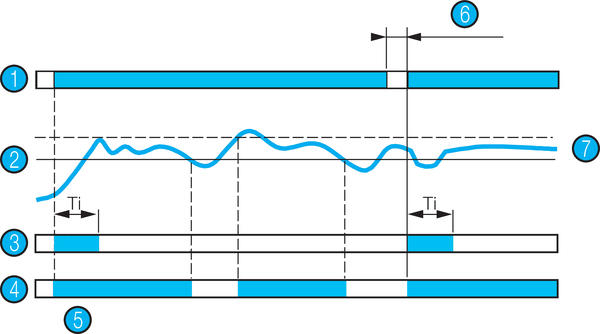

Podkročenie rýchlosti bez pamäte


1: Napájacie napätie (S1)
2: Hraničná hodnota
3: LED indikacia blokovania
4: Relé
5: Časové oneskorenie (Ti)
6: Min.1,5 s
7: Rýchlosť



Podkročenie rýchlosti s pamäťou s blokovaním pomocou S2


1: Napájacie napätie (S1)
2: Kontakt S2
3: Hranicná hodnota
4: LED indikacia blokovánia
5: Relé
6: Časové oneskorenie (Ti)
7: Min. 50 ms
8: Min. 1,5 s
9: Rýchlosť



Prekročenie rychlosti bez pamäte



1: Napájacie napätie (S1)
2: Hraničná hodnota
3: LED indikacia blokovánia
4: Relé
5: Časové oneskorenie (Ti)
6: Min. 1,5 s
7: Rýchlosť


Prekročenie rychlosti s pamäťou




1: Napájacie napätie (S1)
2: Kontakt S2
3: Hraničná hodnota
4: LED indikacia blokovánia
5: Relé
6: Časové oneskorenie (Ti)
7: Min. 50 ms
8: Min. 1,5 s
9: Rýchlosť
