DIRIS A-10 Modulárny merací a monitorovací prístroj (PMD), Modbus RS485 - 48250401

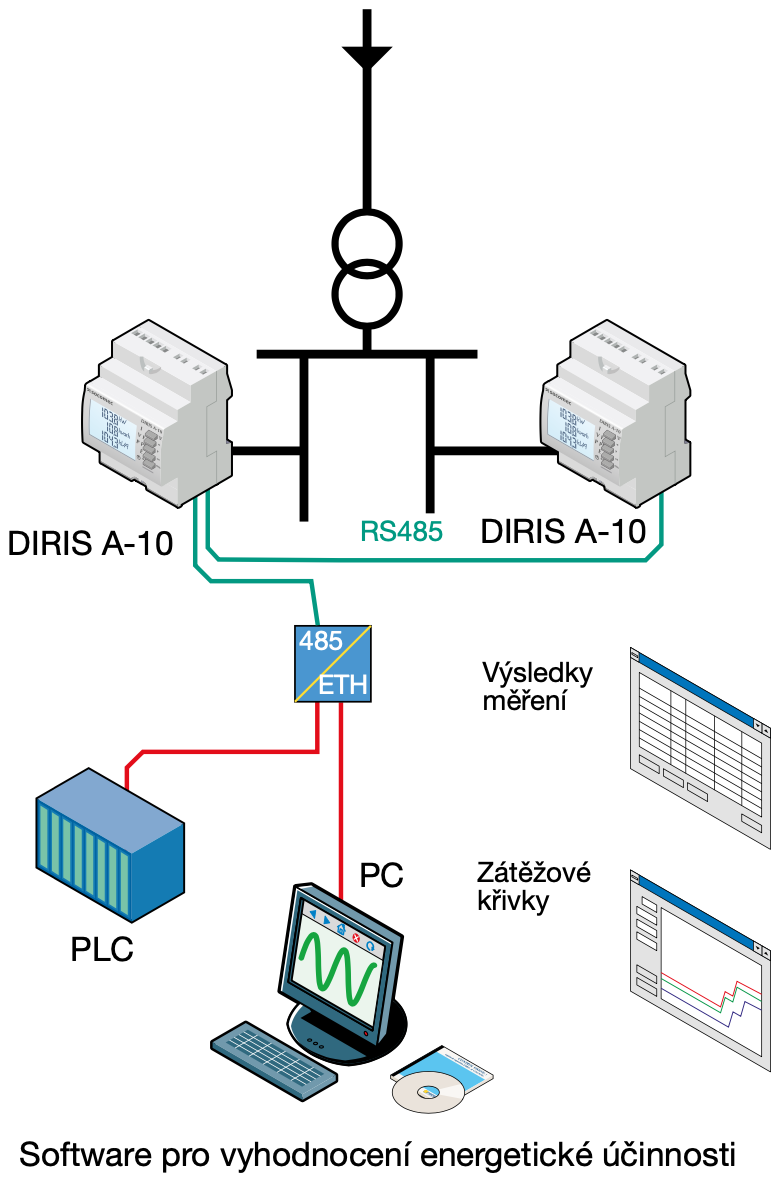

Multifunkčné meracie a monitorovacie zariadenie Socomec Diris A-10 je modulárny prístroj s montážou na DIN lištu, ktorý poskytuje široké funkcie merania v sieťach NN, vrátane prúdov, napätí, frekvencie, činnej a jalovej energie, harmonickej analýzy a ďalších. Pomocou komunikácie RS485 MODBUS môžu byť hodnoty z Diris A-10 prenášané do nadradeného systému (PC alebo PLC) pre softvérové vyhodnocovanie energetickej efektívnosti a iné výstupy.

Diris A-10 je zariadenie pre meranie a monitorovanie výkonu, ktoré užívateľovi poskytuje všetky potrebné merania pre úspešnú realizáciu energeticky účinných projektov a zaisťuje monitorovanie elektrickej distribúcie.


Výhody:



• Užívateľsky priateľské ovládanie
  Podsvietený LCD displej jasne zobrazuje všetky merania a 5 tlačidiel poskytuje priamy prístup k ovládaniu Diris A-10.
• Integrovaný snímač teploty
  Umožňuje rozpoznať odchýlky teploty.
• Deteguje chyby zapojenia
  Integrovaná testovacia funkcia môže byť použitá na odhalenie nesprávneho zapojenia a na automatickú opravu inštalačných chýb zapojenia meracieho transformátora prúdu.
• V súlade s normou IEC 61557-12
  Referenčná norma pre PMD (meracie a monitorovacie zariadenia) IEC 61557-12 zaručuje úrovne výkonu a uspokojivý výkon prístrojov Diris v podmienkach typických pre priemyselné a terciálne aplikácie.






Funkcie:

MULTIMERANIE

• Prúdy
  - okamžité: I1, I2, I3, In
  - max. priemer: I1, I2, I3, In
• Napätie a frekvencia
  - okamžité: V1, V2, V3, U12, U23, U31, F
• Výkony
  - okamžité: 3P, ΣP, 3Q, ΣQ, 3S, ΣS
  - max. priemer: ΣP, ΣQ, ΣS
• Účinníky
  - okamžité: 3PF, ΣPF

MERANIE

• Činnná energia: +/- kWh
• Jalová energia: +/- kvarh
• Časový plán

HARMONICKÁ ANALÝZA

• Úroveň harmonického skreslenia (hodnota 51)
  - THD pre prúdy: I1, I2, I3
  - THD pre fázové napätia: V1,  V2,  V3
  - THD pre združené napätia: U12, U23, U31

THD (z angl. "total harmonic distortion") je celkové harmonické skreslenie. Hovorí o tom, ako je skreslená sínusovka prúdov vo fázach (I1, I2, I3) alebo napätie voči zemi (U1, U2, U3) a napätie medzi fázami (U12, U23, U13). THD sa udáva v % alebo hodnotami 0 až 1, nie v ampéroch. Menšia hodnota THD znamená menšie skreslenie a kvalitnejšiu sieť.


FUNKCIA DVOCH TARÍF

• Výber jednej z dvoch fakturačných taríf.

UDALOSTI

• Alarmy na všetkých elektrických hodnotách

KOMUNIKÁCIA

• RS485 (Modbus)

VSTUPY

• Výber tarify
• Stav vzdialeného zariadenia

VÝSTUPY

• Vzdialený príkaz zariadenia
• Správa o poplachu
• Správa o impulzoch
