DIRIS A-40 Multifunkčný merací a monitorovací prístroj (PMD), Modbus RS485 - 48250500

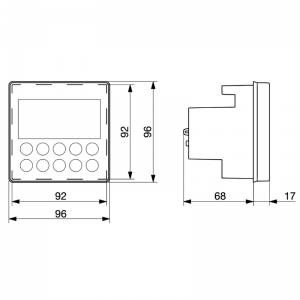

Diris A-40 je najsofistikovanejší prístroj z radu Socomec Diris pre meranie, monitorovanie a analýzu v sieťach NN a VN. Prístroj pre prispôsobený pre jednoduchú montáž do dverí rozvádzača a disponuje širokou škálou funkcií pre meranie okamžitých, priemerných a maximálnych napätí, prúdov, výkonov a spotreby a sledovanie kvality siete. Umožňuje analýzu jednofázového alebo trojfázového zaťaženia. Pre meranie sú použité inteligentné prúdové senzory TE, TR a TF, zhodné so senzormi, ktoré používa systém Diris Digiware. K meraciemu prístroju A-40 sú pripojené káblom s RJ12 konektormi. Diris A-40 je v porovnaní s nižšími verziami prístrojov Diris vybavený asistovanou konfiguráciou, ktorá deteguje a opravuje chyby a skracuje tak čas zavedenia do prevádzky o polovicu. Pomocou komunikačnej linky RS485 MODBUS je možné hodnoty z Diris A-40 prenášať do nadradeného systému (PC alebo PLC).

Diris A-40 je sofistikovanou voľbou pre meranie a monitorovanie výkonu a vyhodnocovanie nameraných hodnôt elektrickej energie v nových aj existujúcich inštaláciách. Diris A-40 užívateľovi poskytuje všetky funkcie pre úspešnú realizáciu energeticky účinných projektov v priemysle, infraštruktúre a väčších budovách.

Výhody:



• Asistovaná konfigurácia
  Užívateľa sprevádza konfiguráciou zariadenia sprievodca krok za krokom. Deteguje a opravuje chyby konfigurácie. Asistovaná konfigurácia skracuje dobu uvedenia do prevádzky o polovicu a vždy zaručuje spoľahlivý výsledok.
• Inteligentné senzory
  Tri typy prúdových senzorov (Socomec TE s pevným jadrom, Socomec TR s deleným jadrom a Socomec TF Rogowského cievka) umožňujú integráciu Diris A-40 do nových aj existujúcich inštalácií.
• Pripojené ku Cloudu
  Rad Diris A-40 obsahuje produkty pripravené k pripojeniu do IoT (z angl. "Internet of Things"), ktoré umožňujú automatický export dát pre vzdialené ovládanie bez obmedzenia času, vzdialenosti a času ukladania dát.
• V súlade s normou IEC 61557-12
  Referenčná norma pre PMD (meracie a monitorovacie zariadenia) IEC 61557-12 zaručuje úrovne výkonu a uspokojivý výkon prístrojov Diris v podmienkach typických pre priemyselné a terciálne aplikácie.



Funkcie:

MULTIMERANIE

• Prúdy
  - I1, I2, I3, In, Isystem
• Napätie a frekvencia
  - V1, V2, V3, VN, Vsystem, U12, U23, U31, Usystem, F
• Výkony
  - P1, P2, P3, ΣP, Q1, Q2, Q3, ΣQ, S1, S2, S3, ΣS
  - predpokladané: (ΣP), (ΣQ), (ΣS)
• Účinníky
  - PF1, PF2, PF3, ΣPF
• Cos ϕ / Tang ϕ
  - okamžité hodnoty na fáze

MERANIE

• Činnná energia: +/- kWh
• Jalová energia: +/- kvarh
• Zdanlivý výkon: kVAh
• Multi-tarif (max. 8)
• Počítadlo prevádzkových hodín

KVALITA

• Napäťová nerovnováha
  - Vdir, Vinv, Vhom, Udir, Uinv, Unba, Vnba, Vnb, Unb
• Prúdová nerovnováha
  - Idir, Iinv, Ihom, Inba, Inb
• Celkové harmonické skreslenie
  - THD pre prúdy: I1, I2, I3, In, TDDI
  - THD pre fázové napätia: V1, V2, V3
  - THD pre združené napätia: U12, U23, U31
• Individuálne harmonické zložky až do hodnoty 63
  - Prúdy: I1h, I2h, I3h, INh
  - Fázové napätia: V1h, V2h, V3h
  - Združené napätia: U12h, U23h, U31h
• Udalosti kvality (podľa EN50160)
  - Poklesy napätia, prerušenie napätia a prepätie
• Kfactor & činiteľ výkyvu

THD (z angl. "total harmonic distortion") je celkové harmonické skreslenie. Hovorí o tom, ako je skreslená sínusovka prúdov vo fázach (I1, I2, I3) alebo napätie voči zemi (U1, U2, U3) a napätie medzi fázami (U12, U23, U13). THD sa udáva v % alebo hodnotami 0 až 1, nie v ampéroch. Menšia hodnota THD znamená menšie skreslenie a kvalitnejšiu sieť.


MONITOROVANIE OCHRANY

• Monitorovanie pomocného kontaktu
• Hlásenie a alarm pri aktivácii
• Počet operácií

KRIVKY ZAŤAŽENIA A HISTORICKÉ ZÁZNAMY (max. 130 dní)

• Činný, jalový a zdanlivý výkon
• Prúdy, napätia, frekvencie

UDALOSTI

• Alarmy pre všetky elektrické hodnoty, udalosti a zmeny stavu vstupov, možnosť logickej kombinácie
• Časová pečiatka udalosti

KOMUNIKÁCIA

• DIRIS A-40 RS485 Modbus (Socomec Diris A-40 48250500)
• DIRIS A-40 Ethernet Modbus (Socomec Diris A-40 48250501)
• DIRIS A-40 PROFIBUS DPV1 (Socomec Diris A-40 48250502)

VSTUPY / VÝSTUPY

• 3 digitálne vstupy
  - Napájanie zo zariadenia Diris A-40 alebo externého zdroja
  - Funkcie: logický stav, stav ističa, počítanie impulzov alebo meranie synchronizácie viacerých hodnôt
• 2 logické výstupy
  - Funkcie: Príkaz, energetický impulzný výstup, odľahčenie zaťaženia, alarm

Priradené prúdové senzory:
K Diris A-40 je možné pripojiť rôzne typy prúdových senzorov: s pevným jadrom (Socomec TE), s deleným jadrom (Socomec TR / iTR) alebo Rogowského cievku (Socomec TF). Rad prúdových senzorov Socomec pre Diris A-40 je vhodný pre všetky typy existujúcich a nových inštalácií. Rýchle pripojenie pomocou konektorov RJ12 umožňuje jednoduché a spoľahlivé zapojenie bez chýb. Diris A-40 automaticky rozpozná veľkosť a typ prúdového senzoru. Vďaka tomu je Diris A-40 a celý merací reťazec prúdového senzoru presný a spoľahlivý.
