DIRIS A-20 Multifunkčný merací a monitorovací prístroj (PMD) - 48250402

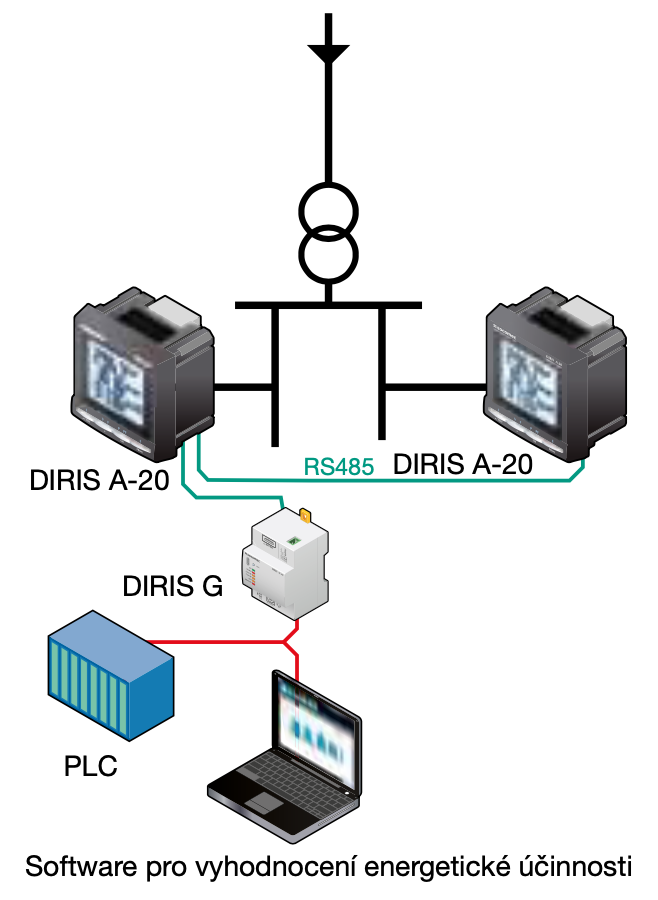

Socomec Diris A-20 je multifunkčné meracie a monitorovacie zariadenie s montážou do dverí rozvádzača. Diris A-20 poskytuje široké funkcie merania v sieťach NN, vrátane prúdov, napätí, frekvencie, činnej a jalovej energie, harmonickej analýzy a ďalších. Vďaka veľkému podsvietenému displeju a 4 intuitívnym tlačidlám sa zariadenie jednoducho používa. Pomocou komunikácie RS485 MODBUS môžu byť hodnoty z Diris A-20 prenášané do nadradeného systému (PC alebo PLC) pre softvérové vyhodnocovanie energetickej efektívnosti a iné výstupy (komunikáciu vo forme integrovateľného modulu obj. č. 48250082 je potrebné objednať samostatne).

Diris A-20 je zariadenie pre meranie a monitorovanie výkonu, ktoré užívateľovi poskytuje všetky potrebné merania pre úspešnú realizáciu energeticky účinných projektov a zaisťuje monitorovanie elektrickej distribúcie.

Výhody:



• Užívateľsky priateľské ovládanie
  S veľkým podsvietením displejom so 4 tlačidlami sa Diris A-20 jednoducho používa.
• Deteguje chyby zapojenia
  Diris A-20 je vybavený funkciou kontroly správnosti zapojenia meracieho transformátora prúdu.
• V súlade s normou IEC 61557-12
  Referenčná norma pre PMD (meracie a monitorovacie zariadenia) IEC 61557-12 zaručuje úrovne výkonu a uspokojivý výkon prístrojov Diris v podmienkach typických pre priemyselné a terciálne aplikácie.

Funkcie:

MULTIMERANIE

• Prúdy
  - okamžité: I1, I2, I3, In
  - max. priemer: I1, I2, I3, In
• Napätie a frekvencia
  - okamžité: V1, V2, V3, U12, U23, U31, F
• Výkony
  - okamžité: 3P, ΣP, 3Q, ΣQ, 3S, ΣS
  - max. priemer: ΣP, ΣQ, ΣS
• Účinníky
  - okamžité: 3PF, ΣPF

MERANIE

• Činnná energia: +/- kWh
• Jalová energia: +/- kvarh
• Časový plán

HARMONICKÁ ANALÝZA

• Úroveň harmonického skreslenia (hodnota 51)
  - THD pre prúdy: I1, I2, I3
  - THD pre fázové napätia: V1, V2, V3
  - THD pre združené napätia: U12, U23, U31

THD (z angl. "total harmonic distortion") je celkové harmonické skreslenie. Hovorí o tom, ako je skreslená sínusovka prúdov vo fázach (I1, I2, I3) alebo napätie voči zemi (U1, U2, U3) a napätie medzi fázami (U12, U23, U13). THD sa udáva v % alebo hodnotami 0 až 1, nie v ampéroch. Menšia hodnota THD znamená menšie skreslenie a kvalitnejšiu sieť.

KOMUNIKÁCIA

• RS485 (Modbus)

VSTUPY

• 3 vstupy z externého kontaktu

VÝSTUPY

• Vzdialený príkaz zariadenia
• Správa o poplachu
• Správa o impulzoch

UDALOSTI

• Alarmy na všetkých elektrických hodnotách
