DIRIS A-30 Multifunkčný merací a monitorovací prístroj (PMD) - 48250403

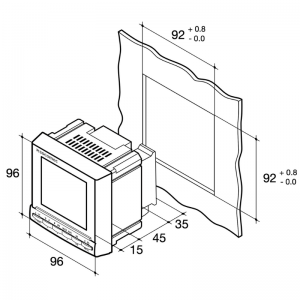

Socomec Diris A-30 je najpopulárnejšie multifunkčné meracie a monitorovacie zariadenie z radu Socomec Diris s montážou do dverí rozvádzača. Diris A-30 poskytuje výrazne širšie funkcie merania v sieťach NN a VN ako nižšie modely Diris A-10 a Diris a A-20. Okrem elektrických velíčín ako prúdov, napätí, frekvencie, činnej a jalovej energie, či harmonickej analýzy Diris A-30 poskytuje informácie o priemerných a predpokladaných hodnotách, meria teploty, K-factor, efektívny výkon, záťažové kryvky a viac. Vďaka veľkému podsvietenému displeju a 6 intuitívnym tlačidlám sa zariadenie jednoducho používa. Funkčnosť zariadenia Diris A-30 je naviac možné rozšíriť pomocou širokého portfólia doplnkových integrovateľných modulov, ktoré sa umiestňujú na zadnú časť prístroja. Pomocou komunikácie je možné hodnoty z Diris A-30, pomocou softvérových programov pre energetickú účinnosť, vzdialene využívať a analyzovať v nadradenom systéme (PC alebo PLC).

Diris A-30 je zariadenie pre meranie a monitorovanie výkonu, ktoré užívateľovi poskytuje všetky potrebné merania pre úspešnú realizáciu energeticky účinných projektov a zaisťuje monitorovanie elektrickej distribúcie.

Výhody:



• Užívateľsky priateľské ovládanie
  S veľkým podsvietením displejom so 6 tlačidlami sa Diris A-30 jednoducho používa.
• Deteguje chyby zapojenia
  Diris A-30 je vybavený funkciou kontroly správnosti zapojenia meracieho transformátora prúdu.
• Prispôsobiteľný
  Zariadenie Diris A-30 vybavené ďalšími modulmi môže užívateľovi poskytnúť flexibilitu pre celú dobu životnosti produktu. Pre zvýšenie rozsahu funkčnosti môžu byť použité komunikačné moduly a ďalšie digitálne alebo analógové vstupy a výstupy.
• V súlade s normou IEC 61557-12
  Referenčná norma pre PMD (meracie a monitorovacie zariadenia) IEC 61557-12 zaručuje úrovne výkonu a uspokojivý výkon prístrojov Diris v podmienkach typických pre priemyselné a terciálne aplikácie.



Funkcie:

MULTIMERANIE

• Prúdy
  - okamžité: I1, I2, I3, In, Isystem
  - priemerný / max. priemer: I1, I2, I3, In
• Napätie a frekvencia
  - okamžité: V1, V2, V3, U12, U23, U31, F, Vsystem, Usystem
  - priemerný / max. priemer: V1, V2, V3, U12, U23, U31, F
• Výkony
  - okamžité: 3P, ΣP, 3Q, ΣQ, 3S, ΣS
  - max. priemer: ΣP, ΣQ, ΣS
  - predpokladané: (ΣP), (ΣQ), (ΣS)
• Účinníky
  - okamžité: 3PF, ΣPF
  - priemerný / max. priemer: ΣPF
• Kfactor
• Teploty
  - interné
  - externé cez 3 sondy PT100

MERANIE

• Činnná energia: +/- kWh
• Jalová energia: +/- kvarh
• Efektívny výkon: +/- kvah
• Časový plán

HARMONICKÁ ANALÝZA

• Úroveň harmonického skreslenia
  - THD pre prúdy: I1, I2, I3, In
  - THD pre fázové napätia: V1, V2, V3
  - THD pre združené napätia: U12, U23, U31
• Individuálne zobrazovanie až do 63. úrovne
  - Prúdy: I1, I2, I3, In
  - Fázové napätia: V1, V2, V3
  - Združené napätia: U12, U23, U31

THD (z angl. "total harmonic distortion") je celkové harmonické skreslenie. Hovorí o tom, ako je skreslená sínusovka prúdov vo fázach (I1, I2, I3) alebo napätie voči zemi (U1, U2, U3) a napätie medzi fázami (U12, U23, U13). THD sa udáva v % alebo hodnotami 0 až 1, nie v ampéroch. Menšia hodnota THD znamená menšie skreslenie a kvalitnejšiu sieť.


ZÁŤAŽOVÁ KRIVKA

• Činný a jalový výkon: ΣP +/-, ΣQ +/-
• Napätie a frekvencia: V1, V2, V3, U12, U23, U31, F

UDALOSTI

• Alarmy na všetkých elektrických hodnotách

KOMUNIKÁCIA

• RS485 (Modbus & Profibus-DP)
• Ethernet (Modbus/TCP alebo Modbus RTU)
• Ethernet s RTU bránou RS485 Modbus cez TCP

VSTUPY / VÝSTUPY

• Počítanie impulzov
• Kontrola / ovládanie častí zariadenia
• Správa o poplachu
• Správa o impulzoch

ANALÓGOVÝ VÝSTUP

• Analógový výstup 0/4 - 20 mA
